マイクロプラスチック（MP）の溶出温度

読みたいところへジャンプ：

マイクロプラスチック（MP）の溶出温度：ショートムービー

マイクロプラスチック（MP）の溶出と温度の関係は、単に「熱いから溶ける」というレベルではなく、**ある温度を境に放出量が爆発的に増える「非線形な関係」**にあります。

最新の研究データに基づき、温度がどのようにマイクロプラスチック（およびさらに微細なナノプラスチック）の放出を加速させるのかを詳しく解説します。

1. 温度と放出量の相関グラフ（目安）

プラスチック容器（主にポリプロピレン製）から放出される粒子の数は、温度上昇に伴って以下のように変化します。

25℃（常温）： 放出量はベースライン（極めて微量）。
40℃～70℃：徐々に増加し始めます。40℃と比較して、70℃では放出量が約10倍～数十倍に増えるという報告があります。
95℃～100℃（沸騰）： 「放出の爆発期」です。常温時と比較して、放出される粒子の数は100倍～1,000倍以上に跳ね上がります。

2. なぜ温度が上がると「溶出」が増えるのか？

物理的・化学的な3つのメカニズムが関係しています。

ポリマーの軟化と構造の緩み：
プラスチックを構成する長い鎖状の分子（ポリマー）は、熱によって動きが活発になります。これにより構造が緩み、表面にある微細なプラスチックの破片が剥がれ落ちやすくなります。
熱膨張と収縮による微細な亀裂：
熱湯を注いだり電子レンジで加熱したりすると、プラスチック表面が急激に膨張します。このストレスによって表面に目に見えないほどの微細な亀裂（クラック）が入り、そこから粒子が削り取られるように放出されます。
酸化の加速：
高温状態では酸素との反応（熱酸化）が進み、プラスチックの表面が脆（もろ）くなります。脆くなった表面は少しの液体運動（対流や攪拌）で容易に剥がれ、マイクロプラスチックとなります。

3. 電子レンジ加熱が「最悪の条件」とされる理由

電子レンジは、お湯を注ぐだけの時よりもさらに多くの粒子を放出させることが研究で示されています。

ヒートスポットの発生：
電子レンジは食品内の分子を振動させて発熱させるため、プラスチックと食品が接する境界で局所的に**150℃～200℃を超える高温（ヒートスポット）**が発生することがあります。
ナノプラスチックの急増：
最近の研究（2023年）では、電子レンジで3分間加熱した容器から、1平方センチメートルあたり21億個以上のナノプラスチックが放出された例もあります。これは「熱」と「マイクロ波による振動」が組み合わさることで、粒子が極限まで細分化されるためです。

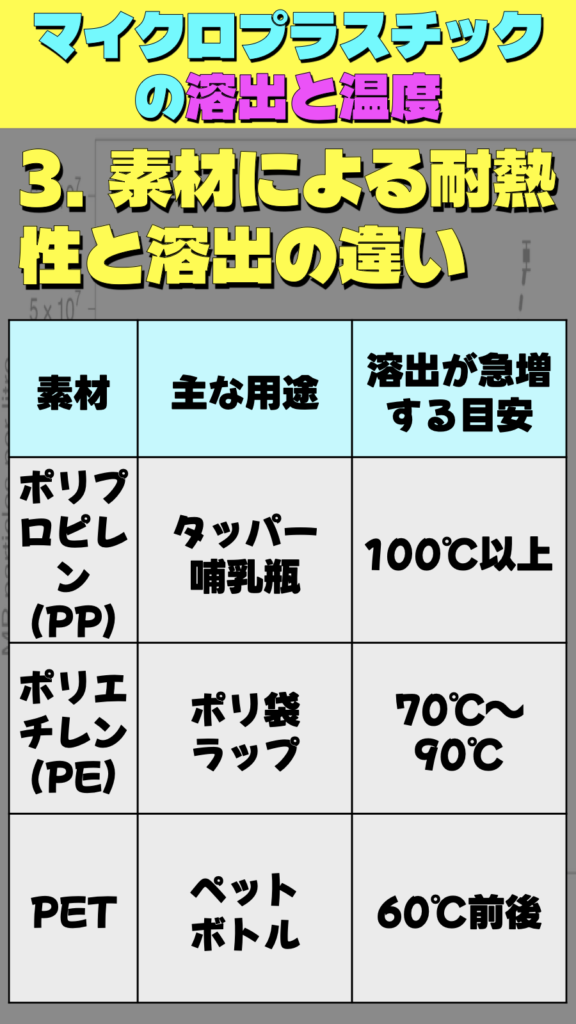

4. 素材による耐熱性と溶出の違い

素材によって「溶出が急増し始める温度」が異なります。
